 抗扭風能電纜 450、750V H07BN4-F是什么電纜？

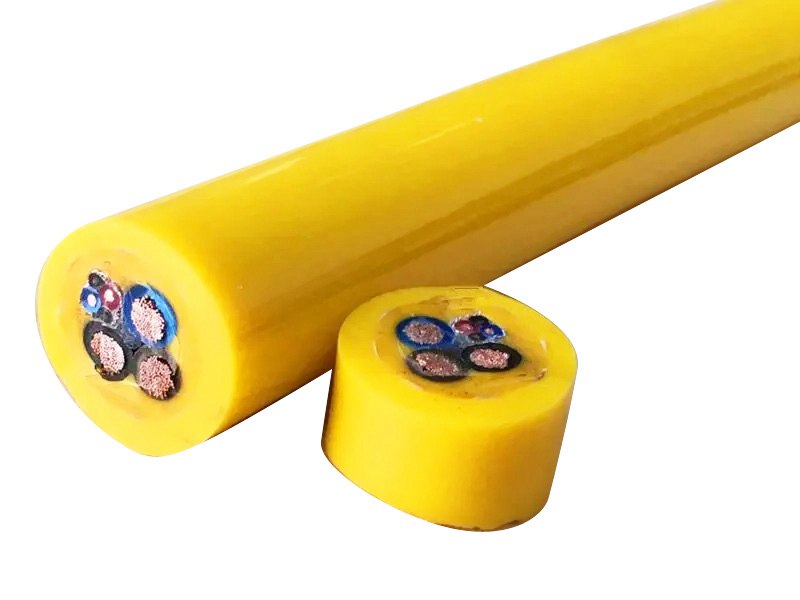

H07BN4-F 450/750V風能抗扭電纜

使用

該電纜耐改變、耐磨、溫度規模廣、耐UV和臭氧，專為風力渦輪和回路使用規劃。

規范

DIN VDE 0282.12

HD 22.12

結構

導體：DIN VDE 0295/HD 383/IEC 60228規范class 5多股裸銅導體。
絕緣：耐冷、耐熱EPR。特別高溫交聯EI7橡膠可選。
護套：耐臭氧、耐UV、防油、耐冷的特別資料，根據CM（氯化聚乙烯）/CR（氯丁二烯橡膠）。特別交聯EM7橡膠可選。

技能數據

電壓U0/U（UM）	450/750V
工作溫度	-40℃~+90℃
最小曲折半徑	6×OD
最大答應拉伸負荷	15 N/mm2
改變使用	+/-150°/m
短路溫度	250℃
阻燃	EN 50265-1/EN 50265-2-1/IEC 60332-1
防油	是
耐臭氧	是
耐UV	是

尺度和分量

結構	標稱外徑	標稱分量
芯數×MM2	MM	KG/KM
1×25	13.5	371
1×35	15.0	482
1×50	17.3	667
1×70	19.3	888
1×95	22.7	1160
1×(G)10	28.6	175
1×(G)16	28.6	245
1×(G)25	28.6	365
1×(G)35	28.6	470
1×(G)50	17.9	662
1×(G)70	28.6	880
1×(G)120	24.7	1430
1×(G)150	27.1	1740
1×(G)185	29.5	2160
1×(G)240	32.8	2730
1×300	36.0	3480
1×400	40.2	4510
10G1.5	19.0	470
12G1.5	19.3	500
12G2.5	22.6	670
18G1.5	22.6	725
18G2.5	26.5	980
2×1.5	28.6	110
2×2.5	28.6	160
2×4	12.9	235
2×6	14.1	275
2×10	19.4	530
2×16	21.9	730
2×25	26.2	1060
24G1.5	26.4	980
24G2.5	31.4	1390
3×25	28.6	1345
3×35	32.2	1760
3×50	37.3	2390
3×70	43.0	3110
3×95	47.2	4170
3×(G)1.5	10.1	130
3×(G)2.5	12.0	195
3×(G)4	13.9	285
3×(G)6	15.6	340
3×(G)10	21.1	650
3×(G)16	23.9	910
3×120	51.7	5060
3×150	57.0	6190
4G1.5	11.2	160
4G2.5	13.6	240
4G4	15.5	350
4G6	17.1	440
4G10	23.5	810
4G16	25.9	1150
4G25	31.0	1700
4G35	35.3	2170
4G50	40.5	3030
4G70	46.4	3990
4G95	52.2	5360
4G120	56.5	6480
5G1.5	12.2	230
5G2.5	14.7	295
5G4	17.1	430
5G6	19.0	540
5G10	25.0	1020
5G16	28.7	1350
5G25	35.0	2080
5G35	38.4	2650
5G50	43.9	3750
5G70	50.5	4950
5G95	57.8	6700
6G1.5	14.7	295
6G2.5	16.9	390
7G1.5	16.5	350
7G2.5	18.5	460
8×1.5	17.0	400
