您當前的位置： > 首頁 - 特種電纜海帕龍材料電纜是什么？
特種電纜海帕龍材料電纜是什么？

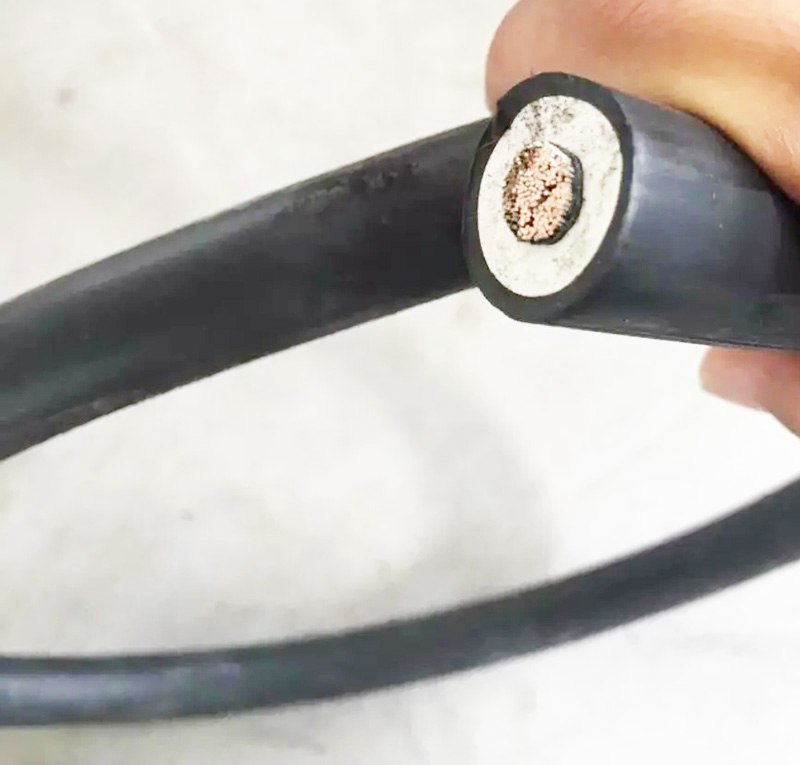

海帕龍電纜 HYPALON LHH-600V
用處
首要運用特性
技能要求
1，工作溫度-40 ~ +100℃
2，額外電壓為600V
3，電纜敷設時答應曲折半徑應不小于電纜外徑的4倍
| 0.75 0.6 0.8 4.5 26.7 |
| 1.5 0.6 0.8 5.0 13.7 |
| 2.5 0.8 1.0 6.2 8.21 |
| 4 0.8 1.0 6.8 5.09 |
| 6 0.8 1.0 7.5 3.39 |
| 10 1.0 1.2 10.0 1.95 |
| 16 1.0 1.2 11.2 1.24 |
| 25 1.0 1.4 13.7 0.795 |
| 35 1.0 1.4 14.9 0.565 |
| 50 1.2 1.6 17.1 0.393 |
| 70 1.2 1.6 19.6 0.277 |
| 95 1.4 1.6 21.9 0.210 |
| 120 1.6 1.8 24.6 0.164 |
| 150 1.6 1.8 27.3 0.132 |
產品稱號
| 類型 | 稱號 |
| LHH | 海帕龍電纜 |
類型標準
| 類型 | 額外電壓 | 芯數 | 截面 |
| LHH | 600V | 1芯 | 0.75、1.25、2、3.5、5.5、8、14、22、30、38、50、60、80、100、125、150、200、250、325mm2等 |
● 長度計量差錯應不超越±0.5%.
|
導體 |
麥拉帶 厚度 mm |
絕緣厚度 |
完結 外徑 mm |
最大 導體 電阻 Ω / km |
試驗 電壓 V / min |
絕緣 電阻 MΩ / km |
容許電流 |
|||||
|
公稱 截面積 mm2 |
構成 單線數 / 線徑 mm |
絞合 外徑 mm |
最小 厚度 mm |
均勻 mm |
標準 mm |
40℃ (A) |
75℃ (A) |
|||||
| 0.75 |
30 / 0.18 ± 0.008 |
1.1 | 0.05 | 0.88↑ | 0.99↑ | 1.1 | 3.40 | 25.8↓ | 1500/1 | 6 | 16 | 12 |
| 1.25 |
50 / 0.18 ± 0.008 |
1.5 | 0.05 | 0.88↑ | 0.99↑ | 1.1 | 3.70 | 15.5↓ | 1500/1 | 6 | 22 | 17 |
| 2 |
37 / 0.26 ± 0.01 |
1.8 | 0.05 | 0.88↑ | 0.99↑ | 1.1 | 4.10 | 9.91↓ | 1500/1 | 6 | 30 | 22 |
| 3.5 |
45 / 0.32 ± 0.01 |
2.5 | 0.05 | 0.88↑ | 0.99↑ | 1.1 | 4.70 | 5.38↓ | 1500/1 | 6 | 45 | 32 |
| 5.5 |
35 / 0.45 ± 0.01 |
3.1 | 0.05 | 0.88↑ | 0.99↑ | 1.1 | 5.30 | 3.46↓ | 1500/1 | 5 | 58 | 41 |
| 8 |
50 / 0.45 ± 0.01 |
3.7 | 0.05 | 0.88↑ | 0.99↑ | 1.1 | 5.90 | 2.45↓ | 1500/1 | 5 | 73 | 51 |
| 14 |
88 / 0.45 ± 0.01 |
4.9 | 0.05 | 0.88↑ | 0.99↑ | 1.1 | 7.10 | 1.39↓ | 2000/1 | 5 | 105 | 70 |
| 22 |
7 / 20 / 0.45 ± 0.01 |
6.7 | 0.05 | 1.12↑ | 1.26↑ | 1.4 | 9.60 | 0.892↓ | 2000/1 | 4 | 140 | 100 |
| 30 |
7 / 27 / 0.45 ± 0.01 |
8.1 | 0.05 | 1.12↑ | 1.26↑ | 1.4 | 11.00 | 0.661↓ | 2000/1 | 4 | 180 | 130 |
| 38 |
7 / 34 / 0.45 ± 0.01 |
8.64 | 0.05 | 1.12↑ | 1.26↑ | 1.4 | 11.54 | 0.525↓ | 2500/1 | 4 | 210 | 140 |
| 50 |
19 / 16 / 0.45 ± 0.01 |
9.75 | 0.05 | 1.44↑ | 1.62↑ | 1.8 | 13.45 | 0.411↓ | 2500/1 | 3 | 250 | 175 |
| 60 |
19 / 20 / 0.45 ± 0.01 |
10.55 | 0.05 | 1.44↑ | 1.62↑ | 1.8 | 14.25 | 0.329↓ | 2500/1 | 3 | 290 | 190 |
| 80 |
19 / 27 / 0.45 ± 0.01 |
12.55 | 0.05 | 1.44↑ | 1.62↑ | 1.8 | 16.25 | 0.243↓ | 2500/1 | 3 | 350 | 240 |
| 100 |
19 / 34 / 0.45 ± 0.01 |
13.95 | 0.05 | 1.84↑ | 2.07↑ | 2.3 | 18.65 | 0.193↓ | 2500/1 | 3 | 410 | 265 |
| 125 |
19 / 42 / 0.45 ± 0.01 |
16.2 | 0.05 | 1.84↑ | 2.07↑ | 2.3 | 20.80 | 0.156↓ | 3000/1 | 20 | 480 | 308 |
| 150 |
27 / 34 / 0.45 ± 0.01 |
16.75 | 0.05 | 1.84↑ | 2.07↑ | 2.3 | 22.10 | 0.136↓ | 3000/1 | 20 | 520 | 338 |
| 200 |
37 / 34 / 0.45 ± 0.01 |
19.7 | 0.05 | 2.12↑ | 2.25↑ | 2.5 | 25.50 | 0.0933↓ | 3000/1 | 20 | 630 | 410 |
| 250 |
37 / 42 / 0.45 ± 0.01 |
21.85 | 0.05 | 2.12↑ | 2.25↑ | 2.5 | 27.80 | 0.0803↓ | 3000/1 | 15 | 720 | 478 |
| 325 |
37 / 55 / 0.45 ± 0.01 |
25.2 | 0.05 | 2.12↑ | 2.25↑ | 2.5 | 29.50 | 0.0614↓ | 3000/1 | 15 | 840 | 564 |
